کدام بالابر هیدرولیک مناسب کارگاه شماست؟

بالابر هیدرولیک سیستم ها از اصول قدرت سیال برای دستیابی به حرکت عمودی کنترل شده با ضرب نیرو بالا استفاده می کنند. این معاینه فنی اصول مهندسی، پیکربندی‌های کاربردی خاص و استانداردهای کیفیت ساخت ضروری برای خرید B2B در بخش‌های خودرو، صنعتی و لجستیک را پوشش می‌دهد.

مبانی مهندسی برق سیالات

اصل پاسکال در مکانیسم های بالابر

سیستم های هیدرولیک در انتقال فشار از طریق سیال محدود عمل می کنند. ضرب نیرو برابر است با نسبت مساحت پیستون، که محرک های فشرده را قادر می سازد ظرفیت بالابری قابل توجهی تولید کنند. فشار سیستم معمولاً برای کاربردهای صنعتی بین 15-25 مگاپاسکال (2200-3600 psi) است.

سیستم های هیدرولیک در مقابل مکانیکی:

معماری مدارهای هیدرولیک

آسانسورهای مدرن از سیستم های حسگر بار در مرکز بسته برای بهره وری انرژی استفاده می کنند. پمپ‌های پیستونی با جابجایی متغیر جریان را مطابق با تقاضا تنظیم می‌کنند و تولید گرما و مصرف برق را 30 تا 40 درصد در مقایسه با سیستم‌های با حجم ثابت کاهش می‌دهند.

بالابر هیدرولیک تعمیرگاه خودرو

بالابر هیدرولیک تعمیرگاه خودرو برنامه‌ها به پیکربندی‌های خاصی بر اساس طرح‌بندی جایگاه سرویس و الزامات توان عملیاتی خودرو نیاز دارند. انتخاب پست، دسترسی و کارایی گردش کار را تعیین می کند.

مهندسی دو پست در مقابل مهندسی چهار پست

طرح‌های دو پایه از بازوهای چرخشی قابل تنظیم برای دسترسی بدون چرخ استفاده می‌کنند که به موقعیت مکانی دقیق خودرو در مرکز ثقل نیاز دارد. پیکربندی‌های چهار پستی از عملیات رانندگی با باندهای یکپارچه پشتیبانی می‌کنند و خدمات تراز چرخ‌ها را ممکن می‌سازند.

مشخصات بالابر خودرو:

تجزیه و تحلیل توزیع بار

مکان یابی خودرو بر بارگذاری ستون تأثیر می گذارد. پیکربندی بازوی نامتقارن خودرو را 30 درصد به سمت عقب قرار می‌دهد و فاصله درب را بهبود می‌بخشد، اما نیاز به تأیید دارد که در هیچ پستی از 85 درصد ظرفیت نامی تجاوز نمی‌شود.

بالابر هیدرولیک قابل حمل برای گاراژ

بالابر هیدرولیک قابل حمل برای گاراژ برنامه ها محدودیت های فضا و انعطاف پذیری چند وسیله نقلیه را برطرف می کنند. مهندسی تحرک باید قابلیت حمل و نقل را با پایداری در زیر بار متعادل کند.

طراحی سیستم تحرک

واحدهای قابل حمل از کاستورهای یکپارچه (قطر 200 میلی متر، چرخ های پلی اورتان، رتبه بار دینامیکی 500 کیلوگرم) با تثبیت کننده های کشویی مکانیکی استفاده می کنند. عقب نشینی کاستور و استقرار جک باید به صورت متوالی اتفاق بیفتد تا از ناپایداری جلوگیری شود.

پارامترهای مهندسی بالابر قابل حمل:

پروتکل های تایید ثبات

بالابرهای قابل حمل طبق ANSI/ALI ALCTV-2017 نیاز به تست واژگونی دارند. حاشیه پایداری ایجاب می کند که واحد در هنگام بارگیری تا 150 درصد ظرفیت در برابر لحظه واژگونی مقاومت کند و سکو کاملاً کشیده و در لبه سکو قرار گرفته باشد.

میز بالابر هیدرولیک برای انبار

میز بالابر هیدرولیک برای انبار نصب و راه اندازی، حمل و نقل ارگونومیک مواد را بهینه می کند، خطر آسیب کارگران را کاهش می دهد و در عین حال راندمان توان را افزایش می دهد. محدوده سفر عمودی و ابعاد پلت فرم تعیین کننده مناسب بودن برنامه است.

بهینه سازی حمل و نقل مواد

میزهای بالابر با قرار دادن بارها در ارتفاع کار بهینه (معمولاً 750-950 میلی متر برای عملیات ایستاده، 650-750 میلی متر برای کارهای نشسته) آسیب های خمشی و بلند کردن را از بین می برند. ادغام با سیستم های نوار نقاله نیاز به تطبیق دقیق ارتفاع (5± میلی متر) دارد.

سری تجهیزات لجستیک هوشمند ما این الزامات را که به طور گسترده در زمینه‌های لجستیک صنعتی و تجاری استفاده می‌شود، برطرف می‌کند. پیکربندی های پلت فرم دارای ابعاد استاندارد پالت (1200 × 1000 میلی متر) با محدوده ظرفیت 2000-4000 کیلوگرم هستند.

ملاحظات چرخه وظیفه

کاربردهای انبار دوام چرخه بالا را می طلبد. وظیفه استاندارد (8 سیکل در ساعت) از سیلندرهای تک اثر با نزول گرانشی استفاده می کند. کاربردهای با وظیفه بالا (20 سیکل در ساعت) برای مدیریت بارهای حرارتی به سیلندرهای دو اثره با فرود برقی و خنک کننده روغن نیاز دارند.

تولید کننده آسانسور هیدرولیک سنگین

انتخاب الف سازنده آسانسور هیدرولیک سنگین نیاز به تایید قابلیت های مهندسی سازه، صلاحیت های جوشکاری و سیستم های مدیریت کیفیت دارد. سازه های باربر استانداردهای ساخت دقیقی را می طلبند.

مهندسی سازه فولاد

سکوهای سنگین (ظرفیت 5000 کیلوگرم) از فولاد ساختاری Q345B (مقاومت تسلیم 345 مگاپاسکال) با ساختار جعبه ای استفاده می کنند. فرآیندهای جوش از AWS D1.1 یا EN ISO 15614-1 با آزمایش 100٪ اولتراسونیک اتصالات بحرانی پیروی می کنند.

Zhejiang Wizplus Smart Equipment Ltd. در سال 2021 تأسیس شد و در منطقه توسعه اقتصادی و فناوری استانی شهرستان Deqing، شهر Huzhou، استان ژجیانگ، چین واقع شده است. مساحت این شرکت 40000 متر مربع شامل کارخانه 20000 متر مربع می باشد. کارخانه سازه های فولادی ما 20 متر ارتفاع دارد و کارخانه سازه های بتنی 11 متر ارتفاع دارد و مجهز به جرثقیل های 50 تنی و 16 تنی است که به طور خاص برای تولید قطعات اسکلت فلزی بزرگ طراحی شده است در حالی که برای ساخت اندازه های مختلف قطعات سازه فلزی مناسب است.

مشخصات ساخت سنگین:

تخصص طراحی و تولید

ما یک تیم طراحی و تولید با تجربه با متخصصانی داریم که دهه هاست به این صنعت اختصاص داده اند. این یک شرکت تولید کننده تجهیزات است که تحقیق و توسعه، طراحی و تولید را ادغام می کند. محاسبات ساختاری از استانداردهای FEM 1.001 و EN 1993 (Eurocode 3) پیروی می کند، با تجزیه و تحلیل اجزای محدود که غلظت تنش را در اتصالات بحرانی تأیید می کند.

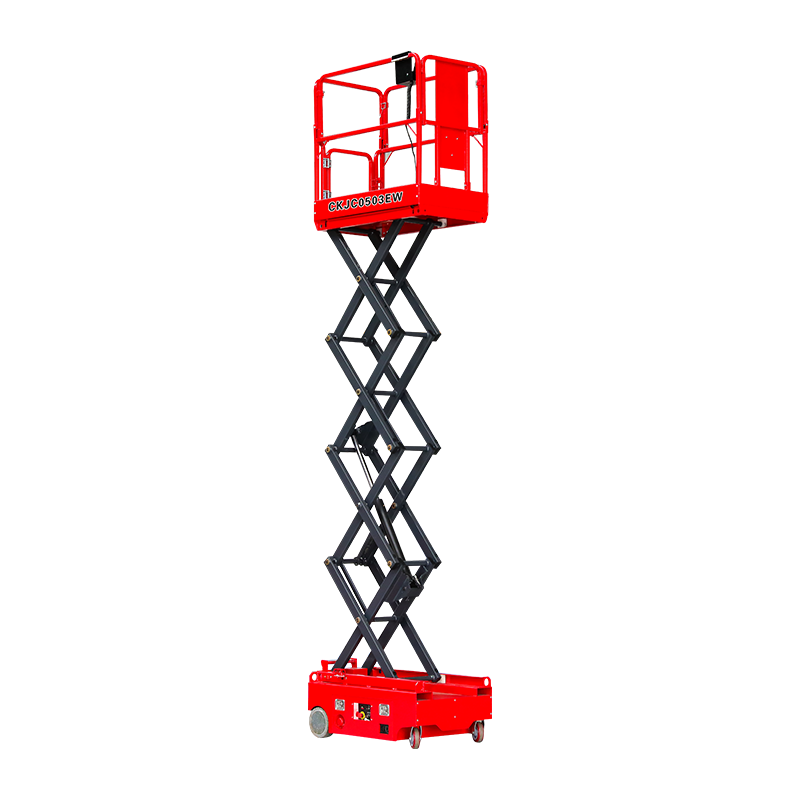

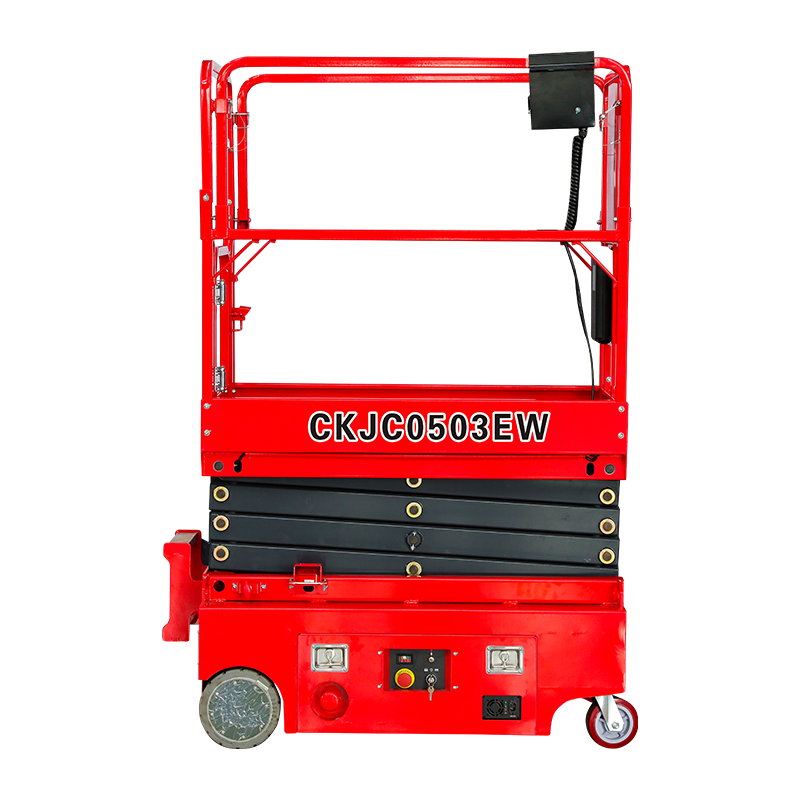

بالابر قیچی هیدرولیک برای مصارف صنعتی

بالابر قیچی هیدرولیک برای مصارف صنعتی از مکانیسم های متوازی الاضلاع برای دستیابی به حرکت عمودی با ثبات بالا استفاده می کند. هندسه قیچی نسبت بالابر و نیروی مورد نیاز را تعیین می کند.

سینماتیک مکانیزم قیچی

بالابرهای قیچی از چند بازوی پانتوگراف متصل استفاده می کنند. مزیت مکانیکی با گسترش متفاوت است: موقعیت جمع شده به حداکثر نیرو نیاز دارد (مزیت مکانیکی کم)، در حالی که موقعیت توسعه یافته در فشار کاهش یافته عمل می کند (مزیت مکانیکی بالا).

تجزیه و تحلیل پیکربندی قیچی:

ادغام پلت فرم کاری هوایی

محصولات شرکت ما مجموعه‌ای از تجهیزات حرفه‌ای با فناوری پیشرفته مانند سکوهای کاری هوایی، لجستیک هوشمند و کشاورزی هوشمند را پوشش می‌دهد که به طور گسترده در بسیاری از زمینه‌ها مانند ساخت‌وساز، لجستیک صنعتی و تجاری، کشاورزی استفاده می‌شود. بالابرهای قیچی برای کارهای هوایی دارای نرده های محافظ (ارتفاع 1100 میلی متر)، تخته های پا (150 میلی متر) و سیستم های پایین آوردن اضطراری هستند. تسطیح پلت فرم شیب ± 1.5 درجه را در سراسر گسترش کامل حفظ می کند.

قابلیت های پیشرفته ساخت

تجهیزات تولید و دقت

کیفیت ساخت به توانایی تجهیزات و کنترل فرآیند بستگی دارد. برش لیزری با قدرت بالا کیفیت لبه را برای مجموعه های جوش داده شده تضمین می کند، در حالی که جوشکاری رباتیک ثبات را در بین دسته های تولید حفظ می کند.

این شرکت مجهز به امکانات مختلف تولیدی پیشرفته از جمله دستگاه های برش لیزری با توان 12000 وات، دستگاه های برش لوله لیزری تمام اتوماتیک 4000 وات، دستگاه های خم کن CNC 300 تنی، دستگاه های خم کن لوله هوشمند کاملاً CNC، خط مونتاژ ربات جوشکاری، خط مونتاژ ربات جوشکاری، دستگاه های CNC با قابلیت مونتاژ خط رنگ آمیزی در مقیاس بزرگ است. پاشش پلاستیک و الکتروفورز بر روی تجهیزات بزرگ و همچنین تجهیزات تست تشدید شده و مرکز آزمایشی برای محصولات و لوازم جانبی مختلف.

مشخصات فرآیند تولید:

زیرساخت تست و اعتبارسنجی

تجهیزات و مرکز آزمایشی تشدید شده ما عملکرد محصول را از طریق آزمایش بار استاتیک (ظرفیت نامی 125 درصد)، دوچرخه‌سواری پویا (10000 چرخه) و قرار گرفتن در معرض محیطی (اسپری نمک، چرخه دما) تأیید می‌کند.

حضور و پشتیبانی در بازار جهانی

توزیع و خدمات بین المللی

بازارهای صادراتی خواستار انطباق با استانداردهای منطقه ای (علامت CE برای اروپا، ANSI برای آمریکای شمالی، AS برای استرالیا) هستند. بسته های اسنادی شامل محاسبات ساختاری، روش های جوش و گواهی مواد می باشد.

محصولات این شرکت به بسیاری از کشورها و مناطق مانند اروپا، آمریکا، خاورمیانه و آسیای جنوب شرقی صادر می شود و از سوی مشتریان بین المللی به رسمیت شناخته شده است. در عین حال، این شرکت به طور فعال بازار داخلی را توسعه می دهد، صدها توزیع کننده دارد و دارای شبکه فروش و خدمات پس از فروش کامل است.

پشتیبانی فنی پس از فروش

شبکه های خدمات جامع در دسترس بودن قطعات یدکی (تعهد 10 ساله برای اجزای حیاتی)، اسناد فنی و پشتیبانی خدمات میدانی را فراهم می کنند. قابلیت‌های تشخیص از راه دور عیب‌یابی را از طریق سیستم‌های نظارت هیدرولیکی مجهز به اینترنت اشیا امکان‌پذیر می‌سازد.

این شرکت همواره به مفاهیم اصلی حرفه‌ای بودن، نوآوری، یکپارچگی و کارایی پایبند بوده و فعالانه به مفاهیم توسعه جدید مانند سبز و کم کربن پاسخ می‌دهد، بر مفاهیم طراحی محصول برقی‌سازی، سبز شدن و هوشمندسازی و بهبود همه جانبه کیفیت محصولات شرکت پافشاری می‌کند. ما صمیمانه از کاربران و دوستان در داخل و خارج از کشور برای ارتباط و همکاری استقبال می کنیم. بیایید توسعه سطح بالای صنعت کار هوایی را ترویج کنیم و آینده بهتری را با هم بسازیم.

سوالات متداول

ظرفیت بار چگونه تأیید می شود و چه عوامل ایمنی در طراحی بالابر هیدرولیک اعمال می شود؟

ظرفیت نامی از طریق آزمایش استاتیکی در 125٪ بار نامی (بر اساس EN 1494 یا ASME B30.1) تعیین می شود، به دنبال آن آزمایش دینامیکی در بار نامی 110٪ در چرخه های کامل سفر انجام می شود. طراحی سازه شامل ضرایب ایمنی 2.0 برای اجزای فولادی (بر اساس مقاومت تسلیم) و 3.0 برای سیلندرهای هیدرولیک (بر اساس فشار ترکیدگی) است. سازنده آسانسور هیدرولیک سنگین صدور گواهینامه مستلزم شهادت شخص ثالث از این آزمایشات است. مرکز آزمایش ما 100٪ آزمایش فشار سیلندرها را در فشار کاری 1.5 برابر قبل از مونتاژ انجام می دهد.

چه مشخصات سیال هیدرولیک مورد نیاز است و تعمیر و نگهداری چقدر باید انجام شود؟

برنامه های استاندارد از روغن هیدرولیک ISO VG 46 با شاخص ویسکوزیته >95 استفاده می کنند. محیط‌های با دمای پایین (20- درجه سانتی‌گراد) به VG 32 نیاز دارند، در حالی که عملیات‌های با دمای بالا (بیش از 60 درجه سانتی‌گراد محیط) از VG 68 بهره می‌برند. تجزیه و تحلیل سیال باید هر 2000 ساعت کارکرد یا سالیانه انجام شود و آلودگی ذرات بررسی شود (ISO 4406 18/16.13 میلی‌گرم)، محتوای اسیدی < 0% حداکثر، مقدار آب (5% حداکثر، 0% اسید، کمتر از 0 اسید). KOH/g). عناصر فیلتر در 500 ساعت یا زمانی که فشار دیفرانسیل از 0.5 بار بیشتر شود نیاز به تعویض دارند.

آیا می توان بالابر قیچی هیدرولیک را برای کاربردهای صنعتی تخصصی سفارشی کرد؟

بله، بالابر قیچی هیدرولیک برای مصارف صنعتی سفارشی سازی شامل ابعاد پلت فرم (تا 6 متر × 3 متر)، افزایش ظرفیت (تا 20000 کیلوگرم)، پوشش های تخصصی (فولاد ضد زنگ برای پردازش مواد غذایی، ضد انفجار برای مناطق خطرناک) و ویژگی های یکپارچه سازی (نقاله های غلتکی، میزهای گردان، عملکردهای شیب) است. میزهای بالابر سفارشی برای اتوماسیون انبار ممکن است شامل موقعیت یابی خودکار (دقت ± 2 میلی متر) و ادغام با WCS (سیستم های کنترل انبار) باشد. زمان توسعه برای طرح های سفارشی 8 تا 12 هفته پس از تایید طراحی است.

چه الزامات فونداسیون بتنی برای تاسیسات آسانسور هیدرولیک دائمی اعمال می شود؟

دو پستی بالابر هیدرولیک تعمیرگاه خودرو تاسیسات به حداقل ضخامت بتن 200 میلی متر در مقاومت فشاری 3000 psi (20.7 مگاپاسکال) با 1% تقویت نیاز دارند. بالابرهای چهار پایه ممکن است از تنظیمات سطحی با بارگذاری مناسب کف (حداقل 150 میلی متر بتن) استفاده کنند. ظرفیت باربری خاک باید بیش از 150 کیلو پاسکال باشد. شرایط نامناسب خاک نیازمند پایه های مهندسی شده است. پیچ لنگر (M16-M24، درجه 8.8) نیاز به نصب اپوکسی با حداقل عمق 100 میلی متری دارد. تأیید پس از نصب شامل آزمایش کشش در 50٪ بار تسلیم پیچ است.

بالابرهای هیدرولیک قابل حمل چگونه بدون لنگر انداختن دائمی پایداری خود را حفظ می کنند؟

بالابر هیدرولیک قابل حمل برای گاراژ پایداری به طراحی مرکز ثقل کم و ابعاد پایه گسترده متکی است. جک های تثبیت کننده (پیچ یا هیدرولیک) بار را مستقیماً به کف منتقل می کنند و چرخ های کاستور را در طول عملیات بلند کردن دور می زنند. محاسبات پایداری تضمین می کند که لنگر واژگونی (بار × فاصله افقی از مرکز) کمتر از 75 درصد لنگر مقاومتی (وزن واحد × شعاع پایه) باقی می ماند. سیستم های اینترلاک از عملیات بالابر جلوگیری می کند مگر اینکه تمام تثبیت کننده ها به طور کامل مستقر شده و از طریق سوئیچ های محدود تأیید شوند. برای جلوگیری از خرد شدن بتن، بارگذاری کف نباید از 3.5 مگاپاسکال تجاوز کند.

مراجع

• موسسه استاندارد ملی آمریکا (2019). ANSI/ALI ALCTV-2017 استاندارد ملی آمریکا برای بالابرهای خودرو - الزامات ایمنی برای ساخت و ساز، آزمایش و اعتبار سنجی . شیکاگو، IL: مؤسسه آسانسور خودرو.
• کمیته استاندارد اروپا (2020). EN 1494:2000 A1:2008 جک های متحرک یا متحرک و تجهیزات بالابر مرتبط . بروکسل: CEN.
• انجمن مهندسین مکانیک آمریکا. (2018). جک های ASME B30.1-2018، غلتک های صنعتی، کاستورهای هوا و دروازه های هیدرولیک . نیویورک: ASME.
• سازمان بین المللی استاندارد. (2015). ISO 4413:2010 قدرت سیال هیدرولیک - قوانین عمومی و الزامات ایمنی برای سیستم ها و اجزای آنها . ژنو: ISO.
• کمیته استاندارد اروپا (2005). EN 1993-1-1:2005 یوروکد 3: طراحی سازه های فولادی - قسمت 1-1: قوانین و قوانین عمومی برای ساختمان ها . بروکسل: CEN.
• Deutsche Gesetzliche Unfallversicherung. (2023). اطلاعات DGUV 208-008: بالابرهای هیدرولیک - بازرسی و آزمایش . برلین: DGUV.
